納入事例|真空タンク及び真空攪拌装置

納入:大手重電メーカー 様
用途:真空中での樹脂注入及び攪拌一式(工事含む)

大手重電メーカー様より、超伝導コイル用樹脂注入装置一式を受注しました。

弊社採用の決め手は「装置設計、製造、制御、工事が全て一式出来る」という事が評価されました。



絶対真空100Paという真空に耐えれるよう、真空タンクを製作。容量は400L程度ですが、清掃が容易になるよう、フランジで二分割できるよう設計。

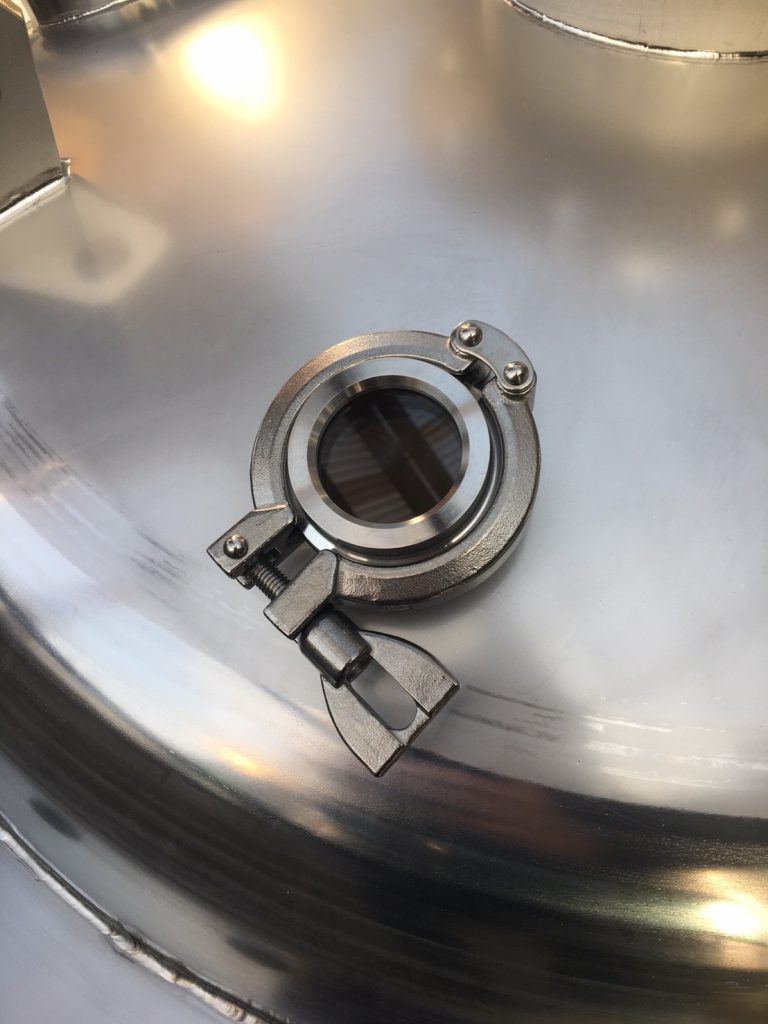

天面には目視で攪拌状況が確認できるよう窓をつけるなど、ユーザー様の要望をすべて盛り込みました。

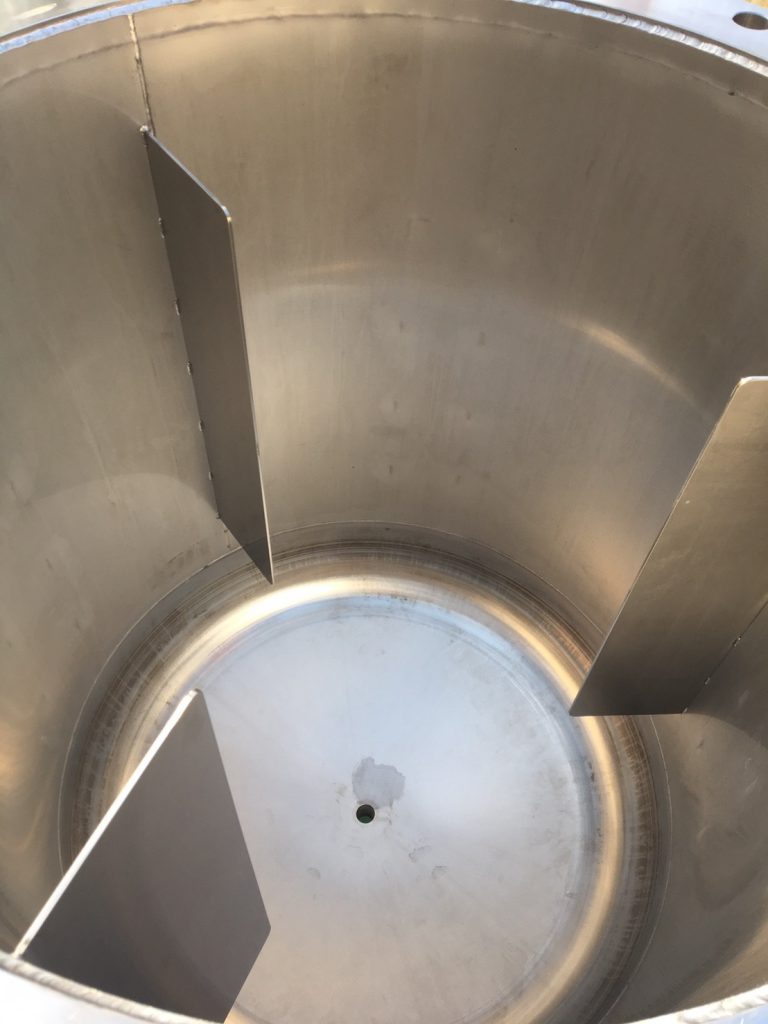

タンク内部は攪拌効率を上げるために邪魔板を設置。

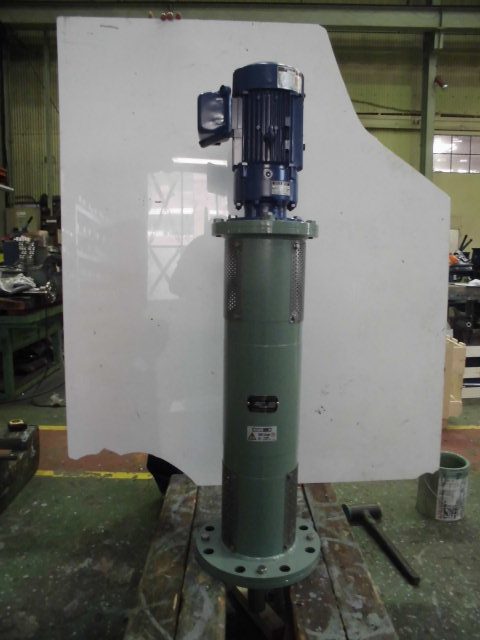

真空状態でもエアリークしないよう、特注の攪拌機を製作。粘性のある樹脂を確実に攪拌できるよう、出力及びインペラを調整しています。



制御・工事も一式エイチツーで完結出来ます

本件は真空装置、真空攪拌機、真空中での樹脂注入ポンプ、流量計や制御盤など、全ての機器選定・設計から、据付配管・電気工事、保温工事至る全てをエイチツーで行いました。

案件自体がテストプラントでもある為、今後起こりうる改造・改善要望に対し、柔軟に対応できるよう一社にまとめたいというユーザー様の要望を叶えるという形になりました。

テストプラント含め、「どこに相談したらいいかわからない」という案件はぜひ当社にご相談下さい。
