中~大容量水中ポンプ DHPシリーズ

ADH,DHPcat
(クリックで拡大します)

異物通過径:30~65mm
出力範囲:0.75Kw~11Kw
液温度:0℃~40℃
pH:6~8
保護等級:IP68
水没最大水深:8m

水中ポンプDHPシリーズのカタログダウンロードはこちらから

  カタログダウンロード


良コストパフォーマンス 中~大容量水中ポンプ

主な用途:
・工場排水の処理工程用
・工場設備組込用
・汚物槽排水
・トンネル工事などの排水
・一般雑排水の排水用
・畜産場の汚泥移送など

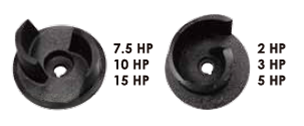

オイルバス式ダブルメカニカルシール モーター耐熱クラスH種(180℃) シャフト SUS410 インペラをカッター形状へ変更可能(オプション)
水中ポンプ オイルバス式メカニカルシール 水中ポンプ DHP モーター 水中ポンプ DHP シャフト 水中ポンプ DHP カッター



•ベアリングを計3個使用し、芯ズレを防止。
•モーターは耐熱Hクラス(180℃)。
•ダブルメカニカルシールは芯ズレを自動でアジャストし、長寿命。
•オイルバス式の採用で、メカニカルシールの長寿命化を実現。

標準仕様

型式 出力(Kw) 吐出
口径
(mm)
吐出量(L/min) 全揚程(m) 異物
通過径(mm)
重量(Kg)
DHP-10 0.75 50 180 9 30 31
DHP-20 1.5 80/100 310 12 40 37
DHP-30 2.2 80/100 380 15 40 55
DHP-50 3.7 80/100 530 15 45 57
DHP-75 5.5 100/150 360 20 50 99
DHP-100 7.5 100/150 800 20 65 109
DHP-150 11 100/150 980 25 65 149

※自動タイプも上記スペックとなります。(自動タイプはDHP-30,DHP-50のみとなります)
※電圧は200V~440Vまで対応可能です。

構造図

水中ポンプ DHP10-50 構造図

DHP-10~50 構造図
No. 部品名 材質 No. 部品名 材質
1 トップカバー FC200 12 フランジ FC200
2 ベアリングカバー FC200 13 ハンドル
3 モーターケーシング SUS304 14-15 ベアリング(PPカバー)
4 コイル C60 16 メカニカルシール CA/CE-SIC/SIC+NBR
5 シャフト S25C+SUS410 17 オイルシール NBR
6 シールプレート FC200 18 キー SC
7 オイルシールカバー FC200 19 ケーブルカバー FC200
8 インペラ FCD45 20 ケーブル
9 ポンプケーシング FC200 21-22 O-リング NBR
10 ストレーナー FC200 23-24 パッキン NBR
11 エルボ FC200

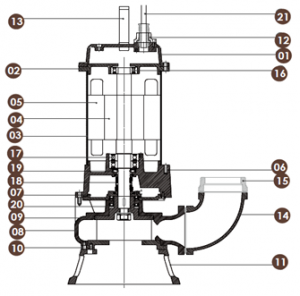

水中ポンプ DHP75-150 構造図

DHP-10~50 構造図
No. 部品名 材質 No. 部品名 材質
1 トップカバー FC200 11 ストレーナー FC200
2 ベアリングカバー FC200 12 ケーブルカバー FC200
3 モーターケーシング SUS304 13 ハンドル
4 シャフト S25C+SUS410 14 エルボ FC200
5 コイル C60 15 フランジ FC200
6 シールプレート FC200 16-17 ベアリング(PPカバー)
7 オイルシールカバー FC200 18 メカニカルシール CA/CE-SIC/SIC+NBR
8 ポンプケーシング FC200 19-20 オイルシール NBR
9 インペラ FCD45 21 ケーブル
10 ディフューザー FCD45



寸法図

水中ポンプ DHP 寸法図2




型式 A B C D E F G H I J K L
DHP-10 496 546  152  275  133  32  25.4  125  70  15  17.5  65
DHP-20 673 631 230 366 202 32 25.4 125 70 15 17.5 65
DHP-30 693 640 230 366 202 32 25.4 125 70 15 17.5 65
DHP-50 740 641 152 366 202 32 25.4 125 70 15 15.5 65
DHP-75 825 558 152 310 154 48 40 92 200 25 15.5 87
DHP-100 870 561 152 310 154 48 40 92 200 25 15.5 87
DHP-150 912 596 152 310 154 48 40 92 200 25 15.5 87

単位:mm

標準付属部品

・キャブタイヤケーブル 5m・・・1本
・取扱説明書・・・・・・・1枚
・地上銘板・・・・・・・・・1枚

型式表記

水中ポンプ DHP 型式
