海水から汚水まで コンパクト水中ポンプ Sシリーズ

S cat.2.4(クリックで拡大します) 異物通過径:5mm or 19mm
出力範囲:200W
液温度:0℃~40℃
pH:6~8
保護等級:IP68
水没最大水深:6m

小型水中ポンプSシリーズのカタログダウンロードはこちらから⇒

  カタログダウンロード


海水・弱ケミカル・汚水用 小型水中ポンプ

主な用途:
・汚水、雑排水の移送
・池水の循環移送、金魚池の循環移送
・海水の循環移送
・弱酸性、弱アルカリ液の移送

オイルバス式メカニカルシール 海水で使用可能 異物通過径19mm(S-200L) インペラデザイン フロートスイッチ(オプション)
 海水・弱ケミカル用 水中ポンプ S メカニカルシール  海水・弱ケミカル用 水中ポンプ S 海水仕様  海水・弱ケミカル 水中ポンプ S 異物通過径  海水・弱ケミカル 水中ポンプ S インペラ  海水・弱ケミカル用 水中ポンプ S フロートスイッチ



•4kgなのにパワフル。異物通過径19mmを実現し、多様な状況で使用可能。
•オイルバス式の採用で、メカニカルシールがさらに長寿命。
•24時間連続運転が可能。
•水位2mmまで排水可能。
•接液部はPP+GFで構成。耐食性と耐久性を両立し、海水での使用やケミカル(弱アルカリ・弱酸性)での使用が可能。
•モーターは常時吸込み液により強制冷却されており、長時間の運転と長寿命化を実現。
海水・弱ケミカル 水中ポンプ S 3D

海水・弱ケミカル 水中ポンプ S型 3Dカットモデル



標準仕様

型式 モーター仕様 吐出口径
(mm)
吐出量(L/min) 全揚程 異物
通過径(mm)
重量(Kg)
(m)
S-200(L) 100V単相0.2Kw 32 100 3 5(L=19) 4
S-200T(L) 200V三相0.2Kw 32 100

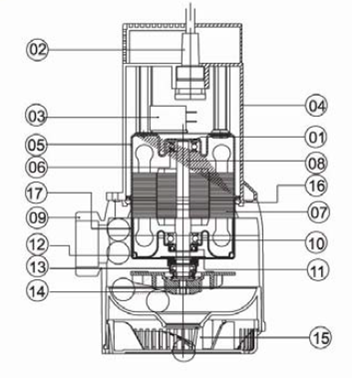

構造図

海水・弱ケミカル用 水中ポンプ S 構造図

海水・弱ケミカル用 水中ポンプ S型 構造図

No. 部品名 材質 No. 部品名 材質
1 ウェーブスプリング Steel 10 ベアリングB CMN 5K
2 電源コード 11 オイルシール NBR
3 コンデンサー 12 O-リング NBR
4 モーターハウジング PP+GF 13 メカニカルシール CA/CE
5 ベアリングカバーA SUS304 14 インペラ PP+GF
6 ベアリングA CMN 5K 15 ストレーナー PP+GF
7 ステーター Steel 16 O-リング EPDM
8 シャフト SUS410 17 ベアリングカバーB NBR
9 吐出口 PP+GF

標準寸法

海水・弱ケミカル用 水中ポンプ S 寸法図

海水・弱ケミカル用 水中ポンプ S型 寸法図

型式
L-400(L) 292 145 168

単位:mm

標準付属部品

・ケーブル 3m・・・1本
・取扱説明書・・・・・・・1枚
・地上銘板・・・・・・・・・1枚

型式表記

海水・弱ケミカル用 水中ポンプ S 型式表記

海水・弱ケミカル用 水中ポンプ S 型 型式表記





水中ポンプSシリーズに関するお問い合わせ

ご購入の相談・仕様に関するご質問などお気軽にお問い合わせくださいませ。
