異物通過径重視水中ポンプ Wシリーズ

W cat.2.4
(クリックで拡大します)
異物通過径:50mm
出力範囲:400W~2200W
液温度:0℃~40℃
pH:6~8
保護等級:IP68
水没最大水深:8m

水中ポンプWシリーズのカタログダウンロードはこちらから⇒W cat.2013-1

ALL 通過径50mm 水中ポンプのタフモデル

主な用途:
・工場排水の処理工程用
・浄化槽の原水移送用
・汚物槽排水
・厨房排水用
・一般雑排水の排水用
・道路、高架下の道路排水用
・畜産場の汚泥移送など

異物通過径ALL50mm オイルバス式メカニカルシール 効率と異物通過径を両立 インペラデザイン(ノンクロッグ) フロートスイッチ
(オプション)
水中ポンプ W型 通過径 水中ポンプ W型 メカニカルシール 水中ポンプ W型 ケーシングデザイン 水中ポンプ W型 インペラデザイン 水中ポンプ W型 フロートスイッチ



•接液部はFC200で構成。
•SUS一体型のモーターケーシングを採用し、安定運転と堅牢性を確保。
•高効率と、異物通過性能を追求したインペラ・ケーシング。
•オイルバス式の採用で、メカニカルシールの長寿命化を実現。

標準仕様

型式 モーター
仕様
吐出
口径
(mm)
吐出量(L/min) 全揚程 異物
通過径(mm)
重量(Kg)
(m)
W-400 100V単相0.4Kw 50 180 4.5 50 12
W-400T 200V三相0.4Kw
W-750 100V単相0.75Kw 50 200 7 50 21
W-750T 200V三相0.75Kw
W-1500 100V単相1.5Kw 80 380 10 50 38
W-1500T 200V三相1.5Kw
W-2200 100V単相2.2Kw 80 420 11 50 39
W-2200T 200V三相2.2Kw

※自動タイプも上記スペックとなります。
※異電圧も対応可能です(380V,440Vなど)

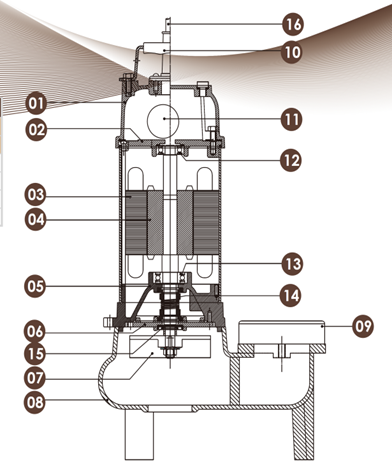

構造図

水中ポンプ W型 構造図

No. 部品名 材質 No. 部品名 材質
1 モーターカバー FC200 9 フランジ FC200
2 モーターハウジング SUS304 10 ハンドル SUS+NBR
3 ステーター 11 コンデンサー
4 シャフト SUS410 12 モーターベアリングA
5 シールプレート FC200 13 モーターベアリングB
6 オイルシールカバー FC200 14 メカニカルシール CA/CE+SIC/SIC
7 インペラ FC200 15 オイルシール NBR
8 ポンプケーシング FC200 16 電源ケーブル

標準寸法

水中ポンプ W型 寸法図
型式
W-400(T) 396 141 222
W-750(T) 470 264
W-1500(T) 598 198 255
W-2200(T) 598

単位:mm

標準付属部品

・キャブタイヤケーブル 5m・・・1本
・取扱説明書・・・・・・・1枚
・地上銘板・・・・・・・・・1枚

型式表記

水中ポンプ W型 型式
