竪型ケミカル移送ポンプ VCPシリーズ
 →各種メッキ液の循環移送用 →各種酸性液の循環移送・その他ピットからの各種薬液移送に |
竪型ケミカル移送ポンプVCPシリーズのカタログダウンロードはこちらから⇒VCP cat.4.1
VCP-S-PP型【自吸式 PP製】
•PP厚板より削り出し加工。溶接部を最小限に抑え、液温変化による樹脂の伸縮影響を受けにくく、漏れにくい構造。
性能曲線・標準仕様
(クリックで拡大します)
| 50Ｈｚ | |||||
| 型式 | 吐出口径(mm) | 動力(kW) | 全揚程(m) | 吐出量(L/min) | |
| VCP-251S-PP | 25 | 0.75 | 5 | 80 | |
| VCP-402S-PP | 40 | 1.5 | 6 | 150 | |
| VCP-502S-PP | 50 | 1.5 | 7 | 220 | |
| VCP-503S-PP | 50 | 2.2 | 7 | 245 | |
| VCP-653S-PP | 65 | 2.2 | 8 | 360 | |
| VCP-805S-PP | 80 | 3.7 | 10 | 510 | |
|
60Ｈｚ |
|||||
| 型式 | 吐出口径(mm) | 動力(kW) | 全揚程(m) | 吐出量(L/min) | |
| VCP-251S-PP | 25 | 0.75 | 5 | 110 | |
| VCP-402S-PP | 40 | 1.5 | 9 | 150 | |
| VCP-503S-PP | 50 | 2.2 | 10 | 210 | |
| VCP-655S-PP | 65 | 3.7 | 10 | 400 | |
| VCP-805S-PP | 80 | 3.7 | 11 | 450 | |
| VCP-807S-PP | 80 | 5.5 | 13 | 500 | |
構造図
| 構造図 | |||||
| No. | 部品名 | 材質 | NO. | 部品名 | 材質 |
| 1 | モーター | ― | 9 | インペラーナット | GFR-PP |
| 2 | セパレートカラー | S45C | 10 | インペラー | PP |
| 3 | 遠心軸封装置 | ― | 11 | 渦巻室 | PP |
| 4 | モータースタンド | FC200 | 12 | 注水キャップ | PP |
| 5 | ポンプシャフト | SUS304 | 13 | ドレンキャップ | PP |
| 6 | バックケーシング | PP | 14 | サクションカバー | PP |
| 7 | シャフトスリーブ | GFR-PP | 15 | ケーシング | PP |
| 8 | シールカバー | PMMA | |||
VCP-S-PP型【自吸式 PVC製】
•シール部は無接触・無接液状態なので、劣化や摩耗、発熱はありません。また、スラリーや使用液の影響を受けません。
性能曲線・標準仕様
(クリックで拡大します)
| 50Ｈｚ | |||||
| 型式 | 吐出口径(mm) | 動力(kW) | 全揚程(m) | 吐出量(L/min) | |
| VCP-251S-P | 25 | 0.75 | 5 | 80 | |
| VCP-401S-P | 40 | 0.75 | 7 | 150 | |
| VCP-502S-P | 50 | 1.5 | 9 | 230 | |
| VCP-653S-P | 65 | 2.2 | 12 | 255 | |
| VCP-805S-P | 80 | 3.7 | 14 | 360 | |
| VCP-1007S-P | 100 | 5.5 | 17 | 500 | |
|
60Ｈｚ |
|||||
| 型式 | 吐出口径(mm) | 動力(kW) | 全揚程(m) | 吐出量(L/min) | |
| VCP-251S-P | 25 | 0.75 | 5 | 110 | |
| VCP-402S-P | 40 | 1.5 | 7 | 200 | |
| VCP-502S-P | 50 | 2.2 | 9 | 290 | |
| VCP-655S-P | 65 | 3.7 | 12 | 400 | |
| VCP-807S-P | 80 | 5.5 | 14 | 500 | |
| VCP-10010S-P | 100 | 7.5 | 17 | 630 | |
|
50Hz／60Hz |
|||||
| 型式 | 吐出口径(mm) | 動力(kW) | 全揚程(m) | 吐出量(L/min) | |
| VCP-403S-PH | 40 | 2.2 | 15 | 150 | |
| VCP-505S-PH | 50 | 3.7 | 20 | 240 | |
| VCP-507S-PH | 50 | 5.5 | 25 | 250 | |
| VCP-6510S-PH | 65 | 7.5 | 28 | 300 | |

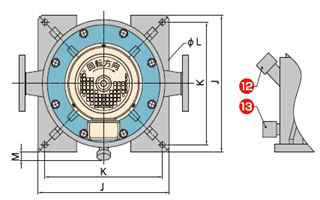

構造図
| 構造図 | |||||
| No. | 部品名 | 材質 | NO. | 部品名 | 材質 |
| 1 | モーター | ― | 9 | インペラーナット | GFR-PP |
| 2 | セパレートカラー | S45C | 10 | インペラー | HI-PVC |
| 3 | 遠心軸封装置 | ― | 11 | 渦巻室 | PVC |
| 4 | モータースタンド | FC200 | 12 | 注水キャップ | PVC |
| 5 | ポンプシャフト | SUS304 | 13 | ドレンキャップ | PVC |
| 6 | バックケーシング | HI-PVC | 14 | ケーシング | PVC |
| 7 | シャフトスリーブ | GFR-PP | |||
| 8 | シールカバー | PMMA | |||
VCP-V-P型【槽内外設置型 PVC製】
•ノーシール・ノーメタル構造の為、消耗品が少なく、焼き付きがありません。
小型・軽量・省スペース設計です。
性能曲線・標準仕様
(クリックで拡大します)
| 50Ｈｚ/60Hz | |||||
| 型式 | 吸込口径／吐出口径 | 動力(kW) | 全揚程(m) | 吐出量(L/min) | |
| VCP-251V-P | 40A/25A | 0.75 | 10 | 75 | |
| VCP-402V-P | 50A/40A | 1.5 | 12 | 170 | |
| VCP-403V-P | 50A/40A | 2.2 | 14 | 275 | |
| VCP-505V-P | 65A/50A | 3.7 | 20 | 330 | |
| VCP-657V-P | 80A/65A | 5.5 | 22 | 470 | |
| VCP-8010V-P | 100A/80A | 7.5 | 24 | 550 | |
構造図
| 構造図 | ||
| No. | 部品名 | 材質 |
| 1 | モーター | ― |
| 2 | ポンプベース | HT-PVC |
| 3 | カウンターフェイス | カーボン |
| 4 | Vリング | NBR |
| 5 | ポンプシャフト | SUS304 |
| 6 | ポンプボディ | PVC |
| 7 | シャフトスリーブ | HT-PVC |
| 8 | インペラー | HT-PVC |
| 9 | インペラーナット | GFR-PP |
| 10 | ケーシング | PVC |
VCP-V-U型【槽内外設置型 UPE製】
•接液部に超高分子ポリエチレンを採用。
耐摩耗性に優れ、スラリー液の移送に対応します。
性能曲線・標準仕様
(クリックで拡大します)
| 50Ｈｚ/60Hz | |||||
| 型式 | 吸込口径／吐出口径 | 動力(kW) | 全揚程(m) | 吐出量(L/min) | |
| VCP-251V-U | 40A/25A | 0.75 | 10 | 90 | |
| VCP-402V-U | 40A/40A | 1.5 | 12 | 165 | |
| VCP-403V-U | 50A/40A | 2.2 | 14 | 270 | |
| VCP-505V-U | 50A/50A | 3.7 | 16 | 400 | |
| VCP-657V-U | 80A/65A | 5.5 | 18 | 530 | |
構造図
| 構造図 | ||
| No. | 部品名 | 材質 |
| 1 | モーター | ― |
| 2 | ポンプベース | HT-PVC |
| 3 | カウンターフェイス | カーボン |
| 4 | Vリング | NBR |
| 5 | ポンプシャフト | SUS304 |
| 6 | ポンプボディ | PVC |
| 7 | シャフトスリーブ | HT-PVC |
| 8 | バックフランジ | UPE |
| 9 | インペラー | UPE |
| 10 | インペラーナット | UPE |
| 11 | ケーシング | UPE |
