鋳物+SUS製 軽量水中ポンプ Bシリーズ

水中ポンプ Bシリーズ
(クリックで拡大します)
異物通過径:10~35mm
出力範囲:150W~550W
液温度:0℃~40℃
pH:6~8
保護等級:IP68
水没最大水深:8m

水中ポンプBシリーズのカタログダウンロードはこちらから⇒B cat.2013-1

汚水・汚物用水中ポンプ ノンクロッグ渦流タイプ

堅牢さと軽量を両立 水中ポンプのニュースタンダードモデル

主な用途:
・工場排水の処理工程用
・浄化槽の原水移送用
・汚物槽排水
・厨房排水用
・一般雑排水の排水用
・道路、高架下の道路排水用
・畜産場の汚泥移送など

SUS製ストレーナー オイルバス式 CA/CEメカニカルシール インペラデザイン ストレーナー非装着時 ストレーナー装着時
水中ポンプB ストレーナ 水中ポンプ B メカニカルシール 水中ポンプ B インペラ 水中ポンプ B ストレーナ非装着 水中ポンプ B ストレーナ装着

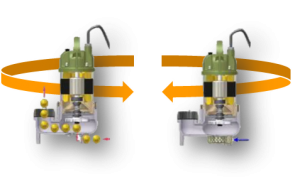

水中ポンプ B 脱着ストレーナ(出荷時装着)は脱着が可能。

•接液部はSUSとFC200で構成。
•SUS一体型のモーターケーシングを採用し、安定運転と堅牢性を確保。
•ガラス繊維入りの樹脂ポンプケーシングは、80%の高効率を達成した渦流型を採用。
•ストレーナーは装着・非装着で異物通過径を調整可能。
•オイルバス式の採用で、メカニカルシールの長寿命化を実現。
水中ポンプ B 3D図

標準仕様

型式 モーター
仕様
吐出
口径
(mm)
吐出量(L/min) 全揚程(m) 異物
通過径(mm)※1
重量(Kg)
※2
B-150 100V単相0.15Kw 32 115 3 10 7
B-150T 200V三相0.15Kw
B-250 100V単相0.25Kw 40 120 4.5 25 9
B-250T 200V三相0.25Kw
B-400 100V単相0.4Kw 50 185 6 30 11
B-400T 200V三相0.4Kw
B-550 100V単相0.55Kw 50 170 7.5 35 12
B-550T 200V三相0.55Kw

※自動タイプも上記スペックとなります。
※異電圧も対応可能です(380V,440Vなど)
※1. ストレーナー非装着時
※2. 100V単相仕様の重量

構造図

水中ポンプ B 構造図

No. 部品名 材質 No. 部品名 材質
1 モーターカバー NK+GF 14 電源ケーブル
2 ベアリングA CNM5K 15 コンデンサ
3 モーターハウジング SUS304 16 キャップパッキン NBR
4 シャフト SUS410 17-18 O-リング NBR
5 ステーター SUS304 19 ナット SUS304
6 ベアリングB CNM5K 20 セットネジ SUS304
7 シールプレート FC200 21 プラグネジ COATED STEEL
8 オイルシール NBR 22 Cリターニングリング SUS304
9 メカニカルシール CA+CE
10 シールカバー  FC200
11 ※インペラ FC200/NL+GF
12 ポンプケーシング FC200
13 ストレーナー SUS304

標準仕様

水中ポンプ B 寸法図
型式
B-150(T) 304 131 186
B-250(T) 314 131 196
B-400(T) 350 143 224
B-550(T) 365 144 224

単位:mm

標準付属部品

・キャブタイヤケーブル 3m(B-400とB-550は5m)・・・1本
・取扱説明書・・・・・・・1枚
・地上銘板・・・・・・・・・1枚

型式表記

水中ポンプ B 型式
