ケミカルマグネットポンプ HTシリーズ

HT cat.2.16aa【出力範囲】
小容量:6W~250W
中容量:400W~3.7KW
大容量:5.5KW~18.5KW

ケミカルマグネットポンプ HTシリーズのカタログ・納入事例はこちら

カタログダウンロード納入事例を見る1



HTNシリーズ【小容量マグネットポンプ】

小容量マグネットポンプ HTN-45P

•広範囲の薬液に対応。
•基本に忠実な高信頼性と長寿命設計を採用。
•豊富なシリーズ構成。

性能曲線・仕様概略

小容量マグネットポンプ HTN型 性能曲線(クリックで拡大します)

最大吐出量 最大揚程 主要材質 質量 出力範囲 電源
120L/min 20m GFR-PP(ガラス繊維強化PP)
CFR-PP(カーボン繊維強化PVDF)
0.9kg~8.7kg 6W~250W 100V単相
200V三相 ほか

※異電圧も対応可能です(380V,440Vなど)

構造図

小容量マグネットポンプ HTN型 構造図

No. 部品名 HTN-P HTN-V
1 フロントケーシング ガラス繊維強化ポリプロピレン カーボン繊維強化PVDF
1-1 フロントベアリング 特殊PTFE 特殊PTFE
2 インペラ(マグネットキャン) ガラス繊維強化ポリプロピレン カーボン繊維強化PVDF
2-1 スピンドル アルミナセラミクス アルミナセラミクス
2-2 フロントスラスト アルミナセラミクス アルミナセラミクス
2-3 リアスラスト アルミナセラミクス アルミナセラミクス
3 リアケーシング ガラス繊維強化ポリプロピレン カーボン繊維強化PVDF
3-1 リアベアリング 特殊PTFE 特殊PTFE
4 O-リング FKM/EPDM/特殊 FKM/EPDM/特殊

型式表記

小容量マグネットポンプ HTN型 型式(クリックで拡大します)





HTXシリーズ【中容量マグネットポンプ】

中容量マグネットポンプ HTX-P

•広範囲の薬液に対応。
•基本に忠実な高信頼性と長寿命設計を採用。
•豊富なシリーズ構成。
•FC外装カバー付きは高温・高圧に対応
•標準電動機は全て全閉外扇屋外型

性能曲線・仕様概略

【50Hz】

中容量マグネットポンプ HTN型 性能曲線(クリックで拡大します)

【60Hz】

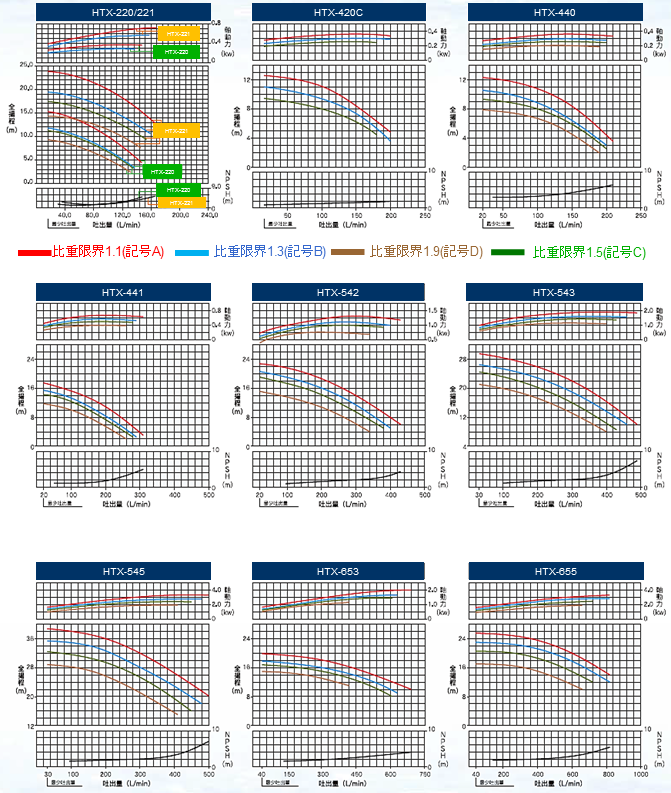

中容量マグネットポンプ HTN型 性能曲線 60Hz(クリックで拡大します)



最大吐出量 最大揚程 主要材質 出力範囲
120L/min 20m GFR-PP
CFR-ETFE
FCD+CFR-ETFE
400W~3700W

※異電圧も対応可能です(380V,440Vなど)

構造図

中容量マグネットポンプ HTN型 構造図(クリックで拡大します)

型式表記

中容量マグネットポンプ HTX型 型式表記(クリックで拡大します)





HTX-Lシリーズ【大容量マグネットポンプ】

大容量マグネットポンプ HTX型

•広範囲の薬液に対応。
•接液部材質は※ETFEを採用
•標準電動機は全て全閉外扇屋外型

性能曲線・仕様概略

大容量マグネットポンプ HTX型  性能曲線(クリックで拡大します)



最大吐出量 最大揚程 主要材質 出力範囲
1000L/min 53m CFR-ETFE 5.5KW~18.5W

※異電圧も対応可能です(380V,440Vなど)

構造図

大容量マグネットポンプ HTX型  構造図(クリックで拡大します)

No. 部品名 HTX-5407/5410 HTX-6507/6510L HTX-8615/8620/8625L
1 フロントケーシングセット CFR-ETFE CFR-ETFE CFR-ETFE
2 フロントケーシングカバー FCD FCD FCD
3 インペラ CFR-ETFE CFR-ETFE CFR-ETFE
4 マグネットキャン CFR-ETFE CFR-ETFE CFR-ETFE
5 マウスリング 特殊PTFE 特殊PTFE SiC
6 軸受 高密度カーボン/SiC 高密度カーボン/SiC SiC
7 リアケーシング CFR-ETFE CFR-ETFE CFR-ETFE
8 リアケーシングカバー 特殊強化樹脂 特殊強化樹脂 特殊強化樹脂
9 樹脂プレート FC+ナチュラルETFE
10 シャフト 高純度セラミクス/SiC 高純度セラミクス/SiC ETFE+SUS304
11 シャフトスリーブ SiC
12 フロントスラスト 高純度セラミクス/SiC 高純度セラミクス/SiC SiC
13 リアスラスト 高純度セラミクス/SiC 高純度セラミクス/SiC SiC
14 リアリング SiC
15 O-リング FKM/EPDM/特殊 FKM/EPDM/特殊 FKM/EPDM/特殊
16 ブラケット FC FC FC
 17 ベース SUS304 SUS304 SUS304

型式表記

大容量マグネットポンプ HTX型  型式表記 (クリックで拡大します)
