>高粘度・スラリーも。自吸式サニタリーポンプ
サニタリーエアダイヤフラムポンプ
CIP・SIP、食品衛生法に適合した食品及び化粧品の移送に使える、洗浄性に優れたサニタリーエアダイヤフラムポンプです。FDA規格に準拠。ポジティブリスト適合。




>サニタリーエアダイヤフラムポンプ SBシリーズ特徴
エアを動力とした自吸式ポンプです。軽量かつ小型で、空運転・閉塞運転も可能な使い勝手の良さで選ばれています。
機械研磨仕上げをしたSUS316鋼とPTFEのみを使用し、食品衛生法の適合で安心して使用できます。食品はもちろん、接着剤原料や粘性塗料など、洗浄性の必要な現場に多く採用されています。

自吸式ポンプで使い勝手が良い
- 最大9mの吸い上げが可能
- 万が一の空運転でも故障しません

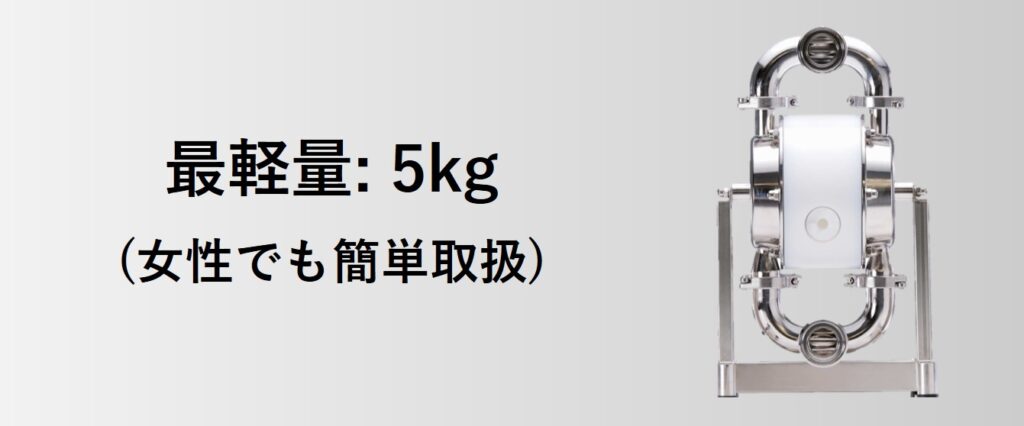

持ち上げや設置も楽々。
- 最軽量機種で5kgの重量
- 分解洗浄時の負担が減少

豊富なオプション
- 台車仕様

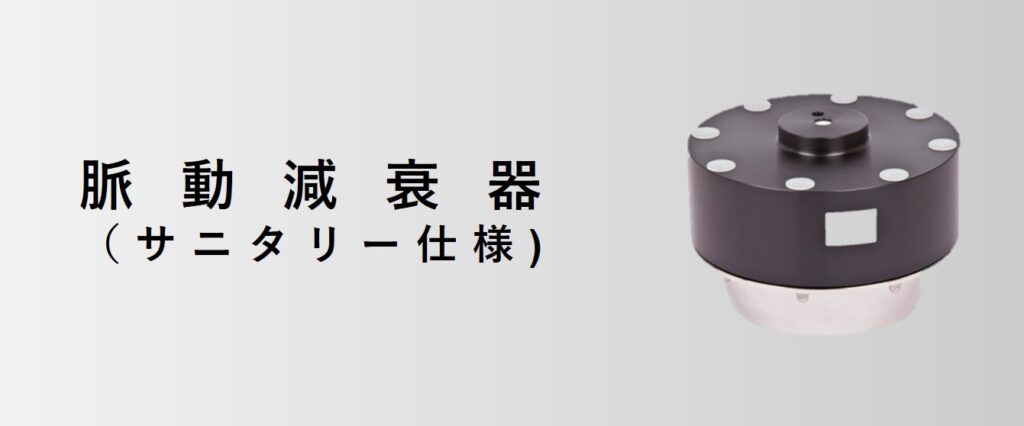

- 脈動減衰器(サニタリー仕様)

カタログ・お問い合わせはコチラ
サニタリーエアダイヤフラムポンプSBシリーズ 仕様・ラインナップ
主な用途:
■低粘度:洗浄性の必要な食品・化粧品・化学品全般。ソース・牛乳・ビール・日本酒・ワイン・シロップ・化粧水・界面活性剤・塗料など
■高粘度:洗浄性の必要な食品・化粧品・化学品全般。カスタードクリーム・水あめ・はちみつ・マヨネーズ・接着剤など
型式表記
モデル名 | サイズ | 本体材質 | 接液部材質詳細 |
SB | –30 -75 -125 -315 -565 | -HTT | ハウジング:SUS316L/ダイヤフラム:PTFE/バルブボール/:PTFE |
-HTS | ハウジング:SUS316L/ダイヤフラム:PTFE/バルブボール/:SUS316 |
概略仕様
型式 | SB-30 | SB-75 | SB-125 | SB-315 | SB-565 | |
最高流量(L/min) | 30 | 75 | 125 | 315 | 565 | |
最高圧力(MPa) | 0.8 | |||||
口径 | 1.5S | 2.0S | 2.5S | 3.0S | ||
エア入力部口径 | Rc1/8″ | Rc1/4″ | Rc1/4″ | Rc1/2″ | Rc1/2″ | |
自吸高さ(Wet) | 9m | |||||
許容粒子径(mm) | 4 | 5 | 8 | 11 | 14 | |
耐熱温度(℃) | 120 | |||||
重量(Kg) | 5 | 8 | 11 | 26 | 34 | |
ハウジング材質 | SUS316L | |||||
ダイヤフラム | PTFE | |||||
バルブボール | SUS316 or PTFE(移送物により選択可能) | |||||
ガスケット | PTFE |
オプション一覧
脈動減衰器 | 台車仕様 | 高消音サイレンサ |
サニタリー仕様の脈動減衰器です。ダイヤフラムポンプの脈動を抑えます。 | 台車にアセンブリした状態で納品可能です。汎用台車はもちろん、SUS製で特注寸法台車も製作可能です。 | 標準で付属しているサイレンサを高消音サイレンサへ変更可能です(消音効果40db) |

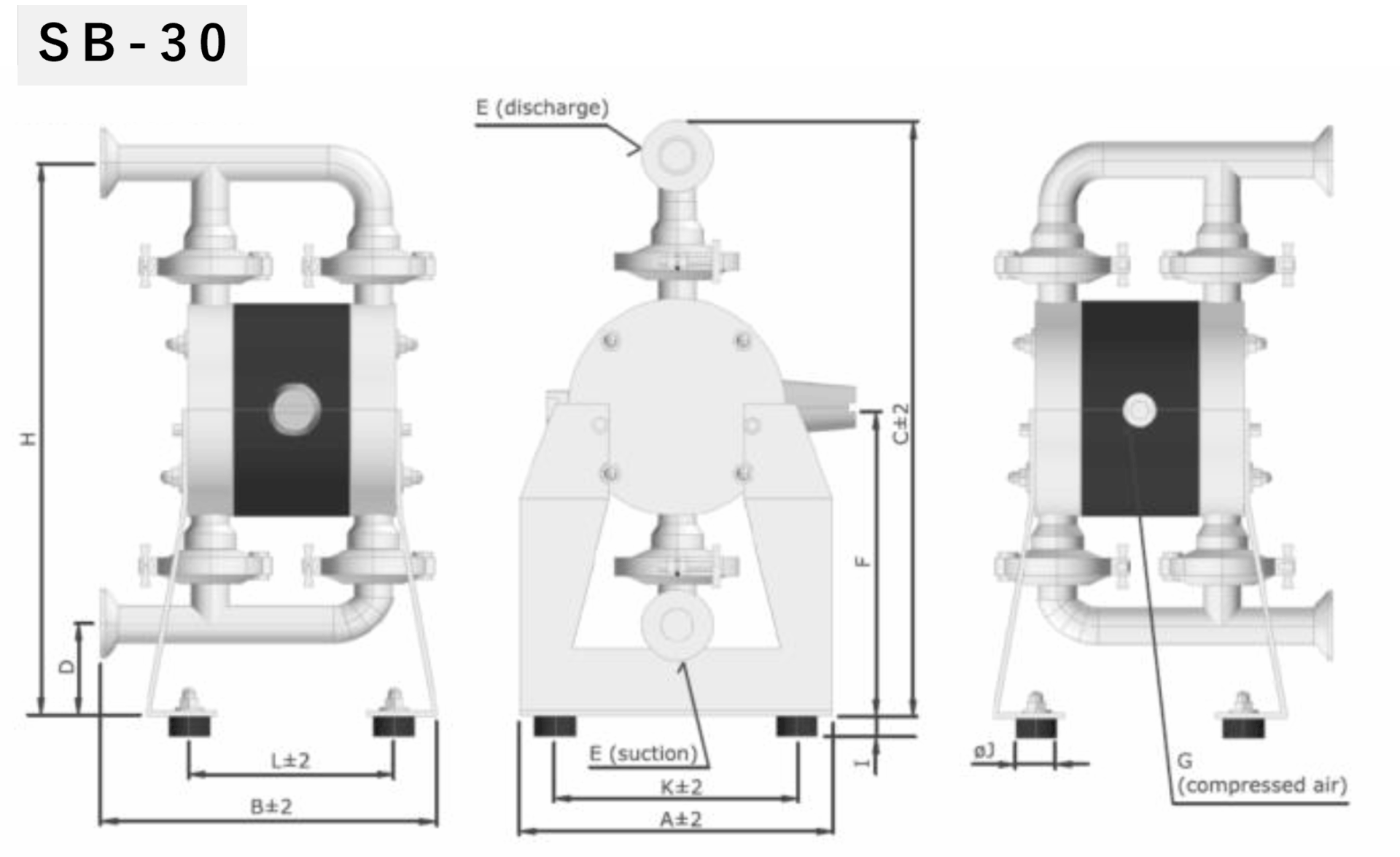

外径寸法図
下記画像クリックで拡大します。


A | B | C | D | E | F | G | H | I | φJ | K | L | |
SB-30 | 150 | 165 | 299 | 46 | 1.5S | 162 | 1/8″ | 282 | 18 | 30 | 116 | 103 |
SB-75 | 206 | 240 | 230 | 75 | 204 | 1/4″ | 394 | 206 | 238 | |||
SB-125 | 256 | 287 | 465 | 67 | 2.0S | 221 | 440 | 226 | 257 | |||
SB-315 | 350 | 387 | 679 | 102 | 2.5S | 247 | 1/2″ | 640 | 325 | 357 | ||
SB-565 | 350 | 459 | 888 | 126 | 3.0S | 357 | 842 | 326 | 435 |
性能曲線図
クリックで画像拡大します。






標準付属部品
・標準サイレンサ・・・1個
・取扱説明案内(QRコード)・・・・・・・1枚
サニタリーエアダイヤフラムポンプSBシリーズ|納入事例
サニタリーエアダイヤフラムポンプ SBシリーズ

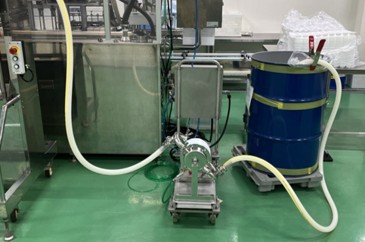

納入事例|SB型|粘性スラリーの移送(禁水禁油防爆仕様)
納入:大手化学会社 様 用途:危険物流体と固体の混合物の移送 型式:SB-75(カバー仕様) 粘性スラリー液をシビアな環境で送りたい 大手化学会社様より、 「2000cp程…
サニタリーエアダイヤフラムポンプ SBシリーズ

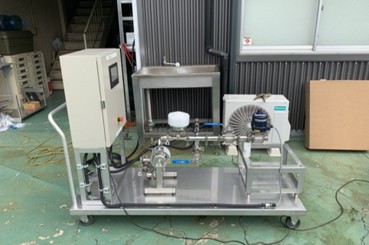

納入事例|SB型|カスタードクリームの移送
納入:埼玉県大手コンビニパン製造工場 様 用途:カスタードクリームの移送(制御付き) 型式:サニタリーダイヤフラムポンプSB型 カスタードクリームを移送したい 大…
サニタリーエアダイヤフラムポンプ SBシリーズ


納入事例|SB型|ドラム缶から高粘度化粧ローションの移送
納入:北陸地区化粧品工場 様 用途:化粧ローションの移送(35,000cp) 型式:サニタリーエアダイヤフラムポンプ SB-125 ドラム缶から高粘度ローションを移送したい …
サニタリーエアダイヤフラムポンプ SBシリーズ


納入事例|化粧品中間原料の移送
納入:北関東化粧品工場 様 用途:化粧品中間原料の移送 型式:SB-30 化粧品中間原料を安全に移送 北関東地方の化粧品製造工場様より、「化粧品中間原料の移送がしたい…
よくあるご質問
- 高温流体の自吸は可能ですか?
-
その流体の沸点により可否が変わります。流体の内容や温度、自吸したい高さをご連絡下さい。
- 修理の対応は可能ですか?
-
可能です。弊社にお送り頂き、御見積とさせて頂いております。
- 修理しない場合に何か費用はかかりますか?
-
修理しない場合の費用は発生しません。処分費、調査費なども発生しません。
- 消耗部品はありますか?
-
ダイヤフラムやパッキン、ボールなどが該当します。消耗品単品でも販売可能です。
- 脈動や振動はありますか?
-
ダイヤフラムの往復動で移送しますので、脈動や振動がございます。もし脈動や振動を嫌う現場の場合、オプションの脈動減衰器の設置を推奨しております。
- 100Vのコンプレッサーでも使用可能ですか?
-
1.5S口径の機種でしたら使用可能ですが、お使いの条件によりますので、一度お問い合わせください。
