>高粘度・固形物を傷めずに無脈動移送
一軸ねじポンプ
別名「スクリューポンプ」とも呼ばれる容積式回転ポンプです。理論上は1,000,000cpまでの送液が可能で、半固形物も傷めずに移送します。定量性にも優れ、サニタリー仕様にも対応。




>一軸ねじポンプINPシリーズ 特徴
送液原理として、密閉されたケーシングの中でねじを回転させて、液体をねじ軸方向へ移送させるポンプです。
接液部は雄ねじにあたるローターと雌ねじにあたるステーターからなっており、ローターがステーター内で回転することにより、強力な吸引力を発生させながら固形物を含む流体を吐出側へ移送させます。

流動性の低い流体も移送可能
- 味噌など流動性の低い流体も移送
- 理論上100万CPまでの粘度対応可

汚泥・歯磨き粉・小魚なども移送
- 固形物・繊維を含んだまま移送
- 気泡を含んだ液体も移送が可能

液質変化なく定量移送
- 容積移動で移送するので高定量性
- 液を撹拌させず無脈動で移送

カタログ・お問い合わせはコチラ
一軸ねじポンプINPシリーズ 仕様・ラインナップ
主な用途:
他のポンプには無い多彩な流体が移送可能な一軸ねじポンプの主な用途をまとめました。
![]() | 【低粘度流体】 ソース/めんつゆ/豆乳/にがり/牛乳/醤油/日本酒/ジュース/ドリンク類/ワイン/シロップ/ゼリー液/化粧水/塗料 |
![]() | 【高粘度流体】 水あめ/あん/ジャム/澱粉糊/バター/醸造用イースト/クリーム/練歯磨/はちみつ/マヨネーズ/ケチャップ/海苔//化粧クリーム/口紅/軟膏/糊/接着剤 |
![]() | 【固形物/低流動性】 活性汚泥/スラッジ/脱水ケーキ/浮上スカム/消化汚泥/工場排水沈殿物/ミートソース/塩辛/コーンスープ/果肉入りジャム/コールスロー/ボンデスラッジ/大根おろし/カレールウ/すり身/ミンチ/酒粕/クリームチーズ/粉末活性炭/消石灰 |
![]() | 【腐食性流体】 苛性ソーダ/溶剤を含む流体/硫酸/次亜塩素酸ソーダ/パルプ溶液/パルプ液/コーティングカラー/界面活性剤 |
![]() | 【気泡を含む発泡性流体】 ビール/ホイップクリーム/カスタードクリーム/生クリーム/整髪ジェル/界面活性剤/気泡入り洗顔料/シャンプー |
ラインナップ
小容量タイプ:INP-PCD | |||||||
型式 | 流量(L/min) | 圧力(MPa) | 吸込口径 | 吐出口径 | ケーシング | ローター | メカニカルシール |
INP-PCD0005 | 0.01-0.1 | 0.2 | Rc1 | Rc1/2 | SCS14 | SUS304 | Sic/Sic |
INP-PCD0015 | 0.02-0.2 | 0.2 | |||||
INP-PCD003 | 0.05-0.5 | 0.2 | |||||
INP-PCD006 | 0.1-1.2 | 0.2 | |||||
INP-PCD012 | 0.5-2.5 | 0.2 | |||||
INP-PCD025 | 1.0-6.0 | 0.2 |
中容量タイプ:INP-PCN | |||||||
型式 | 流量(m3/h) | 圧力(MPa) | 吸込口径 | 吐出口径 | ケーシング | ローター | メカニカルシール |
INP-PCN025 | 0.05-0.25 | 0.2 | G1 1/4 | G1 | SCS14 | SUS316L | Sic/Sic |
INP-PCN05 | 0.1-0.5 | 0.2 | 40RF | 32RF | SCS14 | ||
INP-PCN1 | 0.2-1.0 | 0.2 | 40RF | 32RF | SCS14 | ||
INP-PCN2 | 0.4-2.5 | 0.2 | 50RF | 40RF | Fc250 | ||
INP-PCN5 | 1.0-5.0 | 0.2 | 65RF | 50RF | Fc250 | ||
INP-PCN10 | 2.0-10.0 | 0.2 | 80RF | 65RF | Fc250 |
サニタリータイプ:INP-PCS | |||||||
型式 | 流量(L/min) | 圧力(MPa) | 吸込口径 | 吐出口径 | ケーシング | ローター | メカニカルシール |
INP-PCS012 | 0.7-5.6 | 0.2 | 1.0S | 1.0S | SUS316L | SUS316L | Sic/Sic |
INP-PCS05 | 1.6-12.8 | 0.2 | 1.5S | 1.5S | |||
INP-PCS1 | 2.9-23.6 | 0.2 | 1.5S | 1.5S | |||
INP-PCS2 | 5.4-43.2 | 0.2 | 2.0S | 2.0S |
オプション一覧
インバーター付属 | 台車仕様 | 流量(重量)制御装置 |
ポンプの回転数を変えて流量を変動させます。インバータを付属でご提案可能です。 | 台車にアセンブリした状態で納品可能です。汎用台車はもちろん、SUS製で特注寸法台車も製作可能です。 | 任意の流量や重量でストップさせるなど、流量・重量制御をご提案可能です。 |
サニタリーエアダイヤフラムポンプSBシリーズ|納入事例
一軸ねじポンプ INPシリーズ


納入事例|INPS型|40万cpの超高粘度液移送
納入:大手化学・化粧品製造工場様 用途:400,000cpの高粘度液の圧送 型式:一軸ねじポンプINPS-100-Ex(サニタリー式一軸ねじ防爆仕様) ビーズミルへの圧送を装置化 …
一軸ねじポンプ INPシリーズ


納入事例|INPS型|外壁塗装の塗料を無脈動で圧送
納入:大手住宅メーカー様 用途:外壁塗装の高粘度塗料の圧送 型式:一軸ねじポンプINPS-100-NB(サニタリー式一軸ねじポンプ) 塗料粘度50,000CPを2.0Mpaで圧送 大手住…
一軸ねじポンプ INPシリーズ

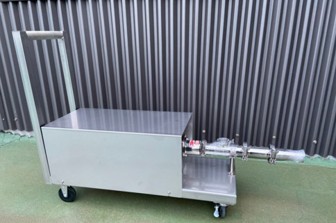

納入事例|INP型|スラリー液のタンク間移送(台車・IV組込仕様)
納入:関東化粧品製造工場 様 用途:スラリーのタンク間移送、ろ過器への移送 型式:一軸ねじポンプ特殊仕様(台車・インバータ組込) 幅広い粘性液に使用したい 化粧…
一軸ねじポンプ INPシリーズ


【納入事例】界面活性剤の移送
納入:西日本大手石鹸製造工場 様 用途:界面活性剤の移送(高粘度) 型式:サニタリー一軸ねじポンプ/サニタリーハンディポンプ 界面活性剤を移送したい 石鹸…
よくあるご質問
- 最大使用温度はいくつですか?
-
使用条件にもよりますが、最大150℃程度です。詳しくは弊社までお問い合わせ下さい。
- 修理の対応は可能ですか?
-
可能です。弊社にお送り頂き、御見積とさせて頂いております。または現地修理のお見積りも可能です。
- 修理しない場合に何か費用はかかりますか?
-
弊社にお送り頂く場合、修理しない場合の費用は発生しません。処分費、調査費なども発生しません。
- 消耗部品はありますか?
-
ステーターやメカニカルシール、パッキン類が消耗品になります。消耗品単品でも販売可能です。
- 脈動や振動はありますか?
-
ほぼ脈動は無いため、振動も少ないポンプです。
- ドラム缶に挿し込むタイプはありますか?
-
一軸ねじ式でドラム缶に挿し込むタイプがございます。詳しくはこちら
